九寨沟 110KV 变电站泄压墙工程｜高原电力防爆安全防护案例
九寨沟 110KV 变电站泄压墙工程
一、项目概况
本项目位于九寨沟景区内，为110KV 核心输变电枢纽，承担景区及周边区域供电保障重任。站内主变室、高压开关室为防爆重点区域，高压设备短路、雷击或老化易引发内部电弧爆燃，瞬时产生高温高压气体，存在墙体坍塌、碎片飞溅等安全隐患。
因地处世界自然遗产地，项目兼具高原气候适应性、景观协调性、高安全等级要求。受国网阿坝供电公司委托，我司承接泄压墙专项工程，提供勘测、设计、生产、安装、验收一站式服务。
二、项目痛点与改造目标
1. 核心痛点
- 防爆安全等级高：110KV 高压设备电弧爆燃压力可达 50–100kPa，传统墙体易坍塌，需毫秒级定向泄压；
- 高原环境严苛：海拔高、温差大（-20℃至 + 35℃）、强风紫外线强，材料需耐候抗冻、抗老化；
- 景观与环保约束：地处九寨沟核心景区，外观需与藏式建筑融合，施工零污染、低噪声；
- 工期紧、不停产施工：需在供电窗口期完成安装，不影响景区用电。
2. 改造目标
- 泄压墙满足GB 50229规范，设定压力阈值 3–5kPa，超压 0.3 秒内定向泄压，压力降低率≥90%；
- 墙体A1 级不燃，隔声≥30dB，兼具防火、防爆、隔声、抗风抗震功能；
- 适配高原气候，使用寿命≥15 年，外观与景区景观协调统一；
- 一次性通过电力、消防、环保多部门验收。
三、定制化防爆泄压墙方案
1. 核心材料与结构设计

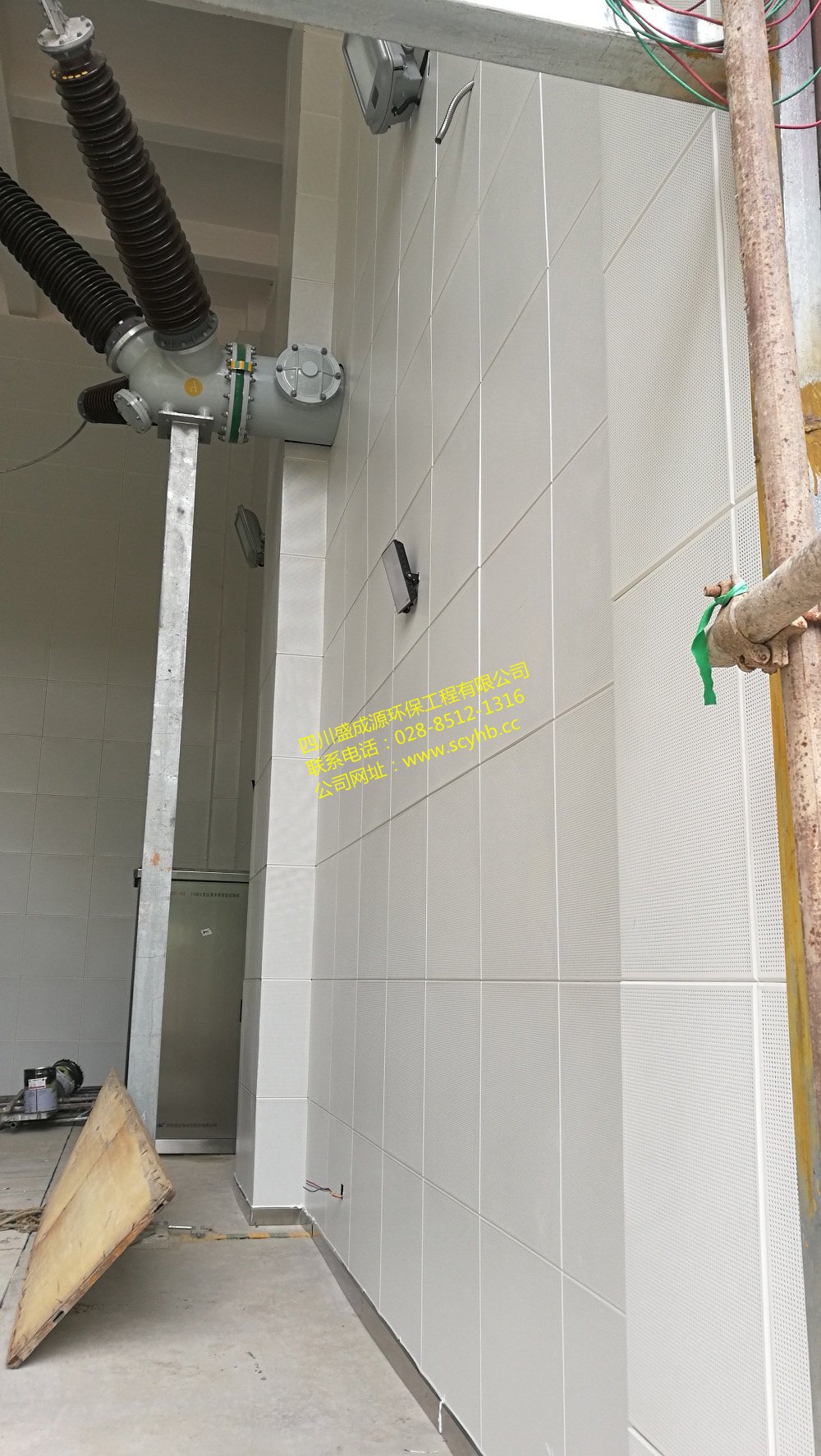

采用装配式轻质高强复合泄压墙，模块化定制生产：
- 面板：外 3mm 铝镁合金板（耐候防腐），内双层镀锌钢板，中间夹特种泄压膜材（精准破裂阈值 5kPa）；
- 芯材：高密度岩棉（A1 级防火，隔声≥30dB，保温抗冻）；
- 框架：高强度铝合金型材，专利弱连接设计，超压时定向解体，碎片被内层缓冲层捕获，无二次飞溅；
- 规格：主变室泄压墙 7m×8m，下部设 2m×2.1m 甲级防火检修门，配 1.5m×1.5m 通风消声百叶。
2. 关键技术特性
- 定向泄压：超压时向室外空旷区释放冲击波，保护主体结构与人员安全；
- 高原耐候：-40℃至 + 80℃稳定，抗紫外线、抗风载（≥1.2kN/㎡）、抗震设防烈度 8 度；

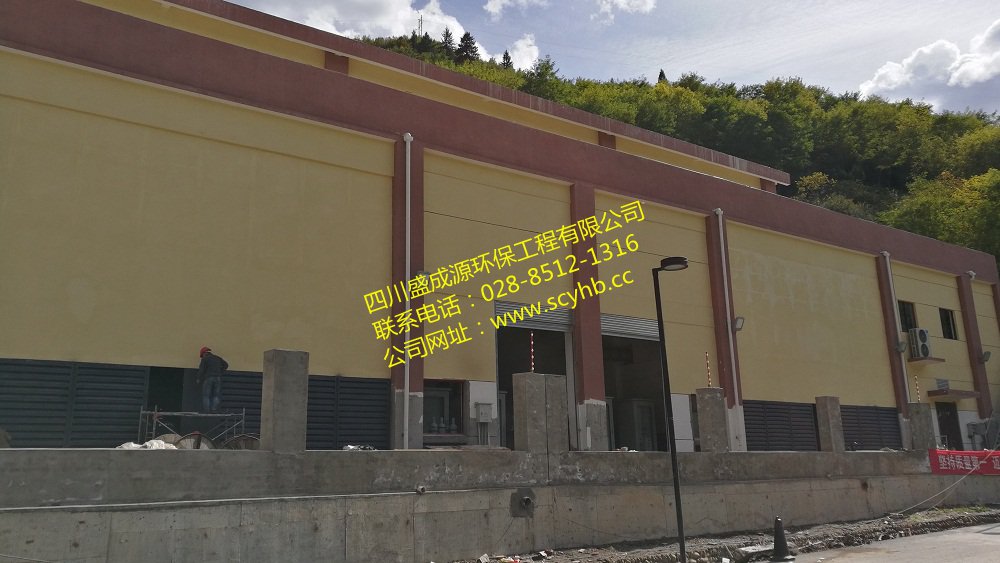

- 景观融合：表面喷涂藏式深灰环保漆，与建筑及景区风貌协调；
- 快速安装：装配式模块化，单墙 4 小时完成，减少现场作业时间。
3. 配套系统设计

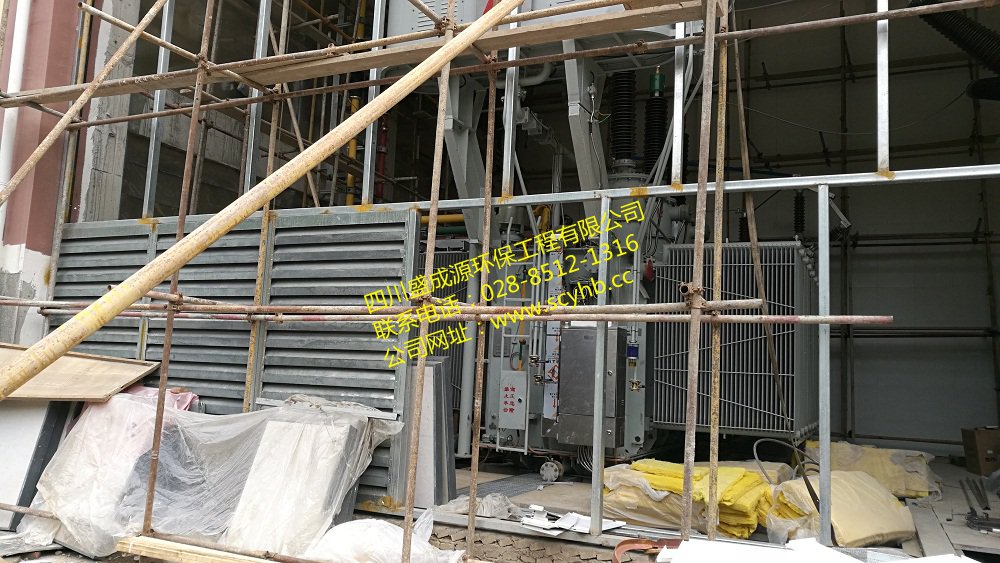

- 通风散热：消声百叶 + 导流通道，保障主变散热，避免高温停机；
- 密封防水：接缝用耐候密封胶，屋面防水上翻，适配高原多雨积雪环境；
- 检修维护：快拆式设计，单人 15 分钟可拆卸，方便设备检修。
四、施工实施与现场管理
- 勘测设计：三维扫描建模，精准计算泄压面积与朝向，避开景区敏感区；
- 工厂预制：标准化生产，质量可控，减少现场加工与污染；

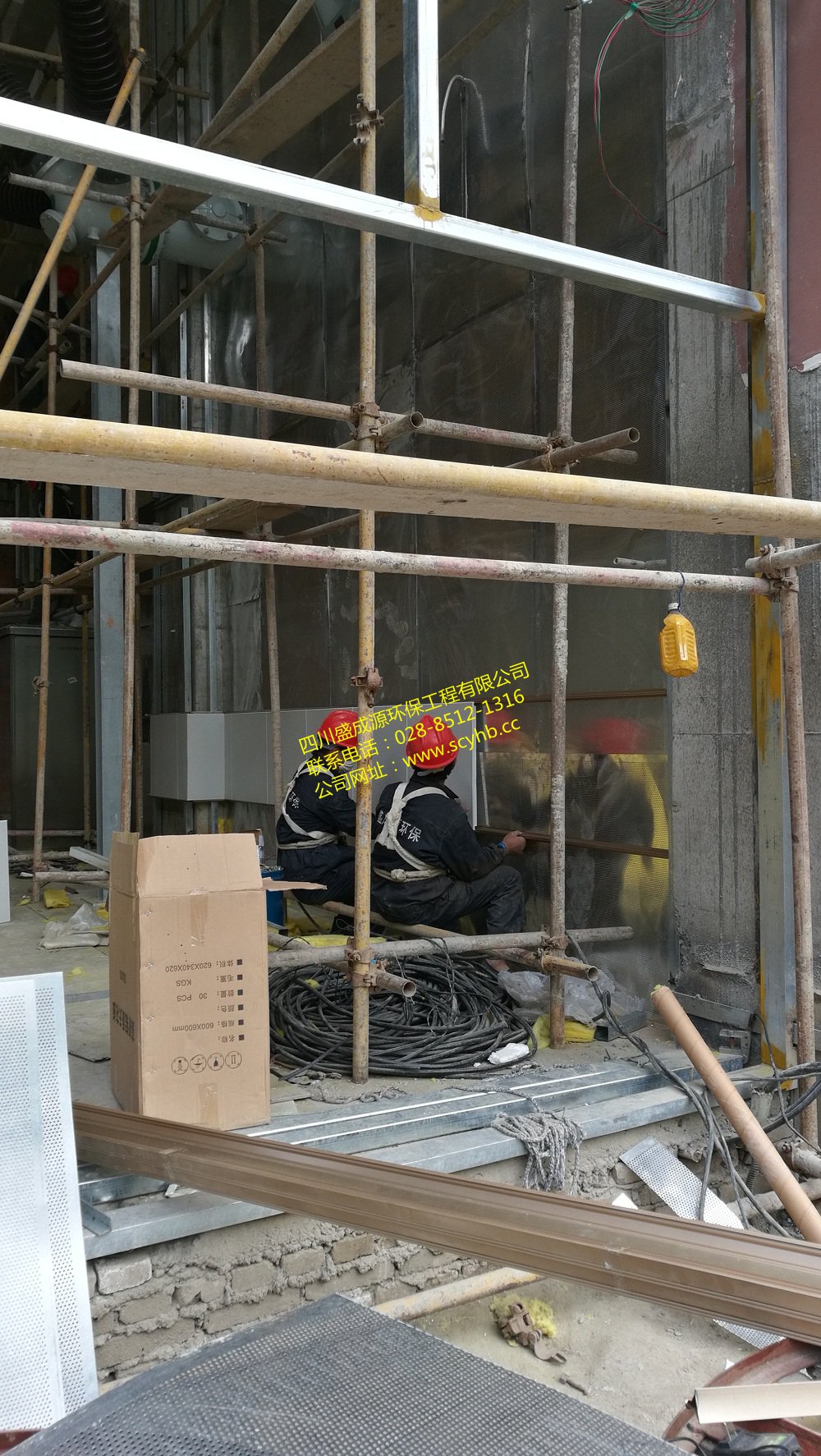

- 现场安装：分区域、低噪声施工，避开旅游高峰，做好植被与成品保护；
- 安全管控：严格执行电力安全规程，动火作业审批，全程旁站监督。
五、治理效果与验收
工程竣工后，第三方检测与联合验收结论：
- 防爆性能：模拟电弧爆燃工况，0.28 秒定向泄压，压力峰值降低 93%，无碎片飞溅；
- 安全达标：A1 级防火，隔声 32dB，抗风抗震符合高原规范；
- 景观融合：外观与藏式建筑协调，通过景区环保与景观评审；
- 运行稳定：极端天气下无变形、渗漏，主变散热正常，获国网与消防部门验收通过。
六、案例总结
九寨沟 110KV 变电站泄压墙工程是高原景区 + 高压电力防爆防护标杆案例。针对高防爆等级、严苛气候、景观约束三大核心需求，采用装配式复合泄压墙系统，实现安全、耐候、美观、高效四大目标，为高海拔、高敏感区域电力工程提供成熟解决方案。
